QD кріплення для оптики «AA-06.00.000» призначене для швидкого встановлення та демонтажу оптичних прицілів, коліматорів та тактичних приладів на карабіни з боковою планкою типу «ластівчин хвіст».
Конструкція забезпечує стабільну фіксацію оптики з можливістю швидкого зняття без втрати повторюваності посадки.
Передбачена можливість встановлення додаткової планки Picatinny під кутом 45°, що розширює функціональність зброї та дозволяє використовувати допоміжні прицільні пристрої.
Виріб використовується як самостійне бокове QD кріплення.
Конструкція та особливості
- Складається з основи, бокового кронштейна, планки Picatinny, QD-фіксатора та вузла кріплення типу «ластівчин хвіст»
- Основа виготовлена з алюмінію 7075
- Боковий кронштейн виготовляється зі сталі або алюмінію, має згини для точного повторення геометрії ствольної коробки
- Планка Picatinny довжиною 145 мм має 15 слотів та кріпиться до кронштейна
- QD-фіксатор з алюмінію забезпечує швидкий прижим та надійну фіксацію
- Можливість встановлення додаткової кутової планки Picatinny (45°)
- Забезпечує стабільну платформу для оптики при інтенсивній експлуатації
Матеріал та покриття
- Основний матеріал (алюмінієва версія): алюміній 7075
- Основний матеріал (сталева версія): сталь
- Ластівчин хвіст: сталь
- Покриття: анодування або Cerakote
Покриття забезпечує захист від корозії, механічного зношування та впливу зовнішнього середовища.
Сумісність та встановлення
- Сумісний з карабінами, оснащеними штатною або встановленою боковою планкою «ластівчин хвіст»
- Сумісний з платформами АК, АКМ, АК-74 та РПК,зокрема: Сайга МК, МКМ-072СБ, МКМ-072Сн
за наявності штатного або встановленого «ластівчиного хвоста», - Умовно сумісний з АКМС, АКС-74 — приклад не фіксуватиметься у складеному положенні при встановленому кронштейні
- Габаритні розміри: 145×47×90 мм
- Вага: 340 г (алюміній), 443 г (сталь)
Покрокове встановлення:
КРОК 1. Підготовка
Перед початком монтажу переконайтесь, що зброя повністю розряджена. Очистіть зону встановлення від пилу та мастила.
КРОК 2. Заміна штатних осей
Демонтуйте стандартні осі механізму (за наявності). Встановіть комплектні осі, що входять до набору. Вони забезпечують правильну геометрію посадки кріплення.
КРОК 3. Монтаж бази
Закріпіть базу «ластівчин хвіст» на штатному боковому припливі. Перевірте рівномірність прилягання та відсутність перекосів.
КРОК 4. Встановлення кронштейна

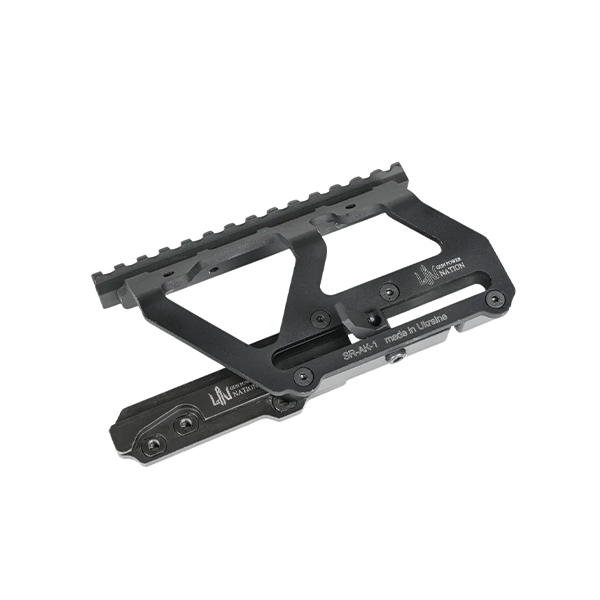

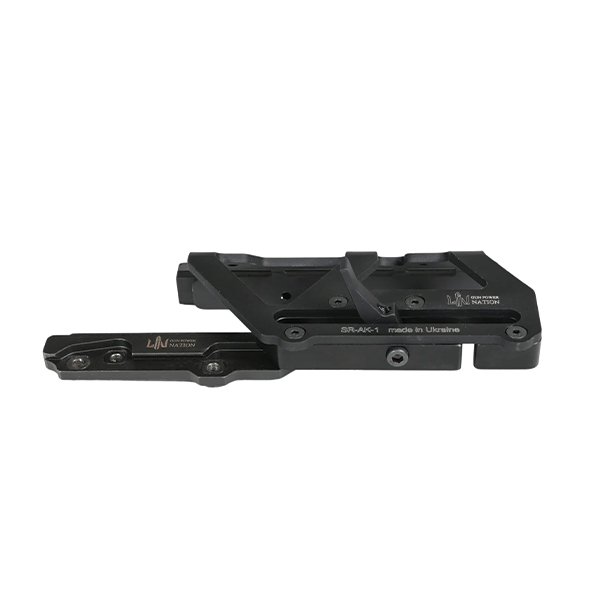

Насуньте бічний кронштейн із рейкою Picatinny на встановлену базу. Зафіксуйте його за допомогою гвинтів або фіксуючого механізму.
КРОК 5. Контроль фіксації
Перевірте відсутність люфту. Конструкція повинна бути жорстко зафіксована без зміщення.

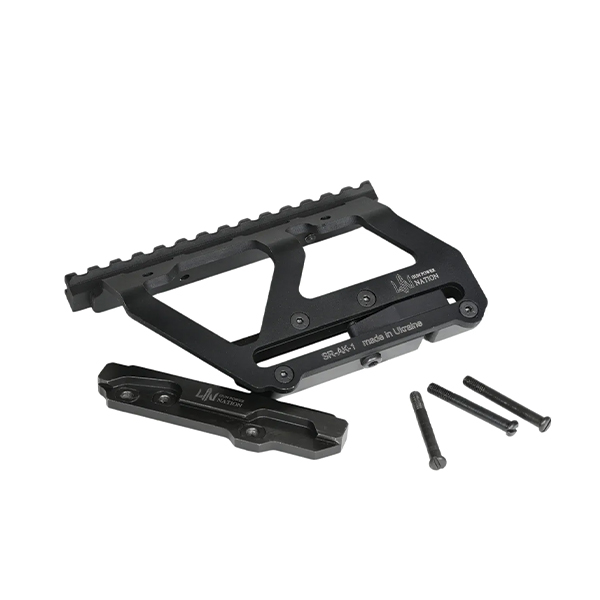

Комплектація

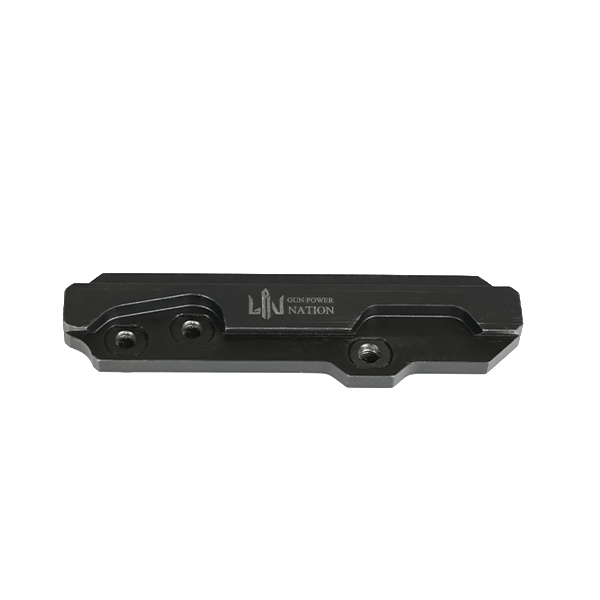

- База «ластівчин хвіст»

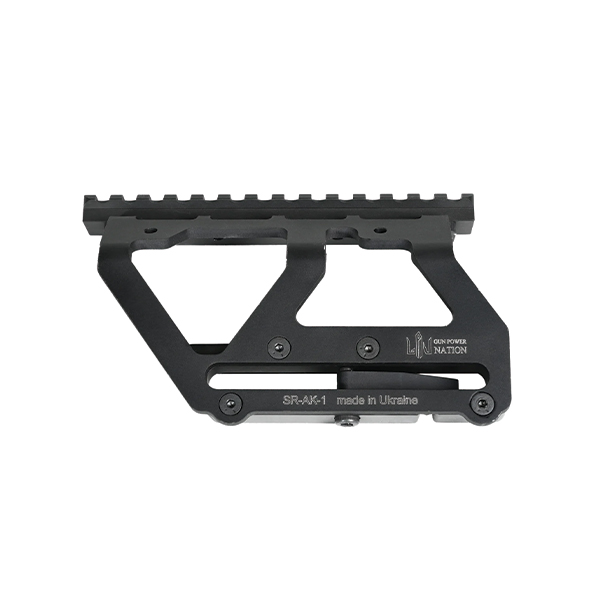

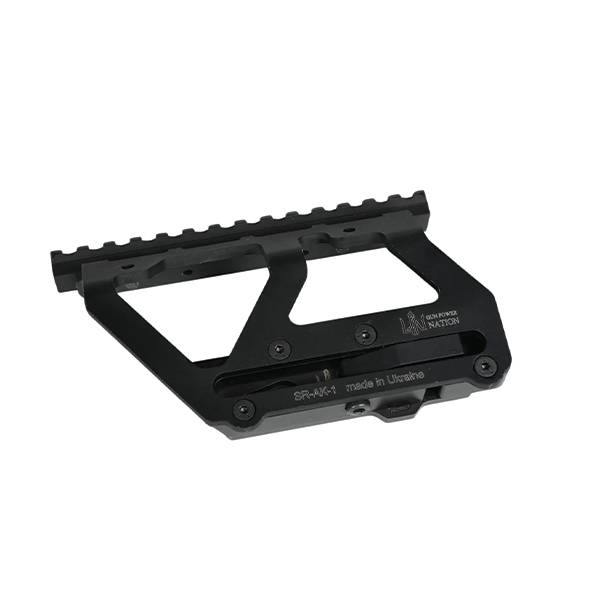

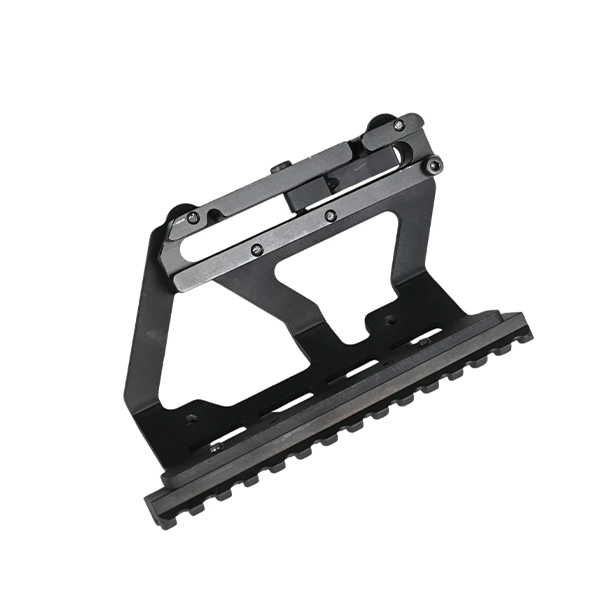

- Бічний кронштейн із верхньою рейкою Picatinny

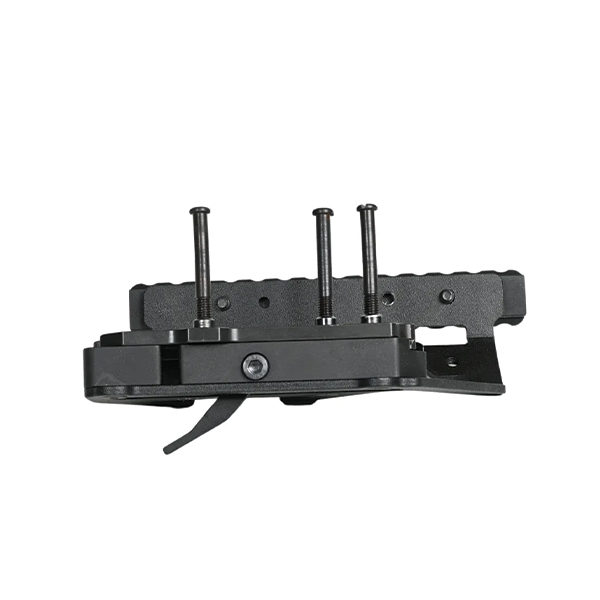

- Комплект змінних осей (3шт)/ штифтів для встановлення
- Ключ шестигранний 4мм
Застереження
- Перед встановленням необхідно перевірити сумісність із конкретною моделлю зброї
- Після перших пострілів рекомендується перевірити щільність фіксації
- Не рекомендується перевищувати допустимі навантаження на планку Picatinny
- У разі сумнівів щодо встановлення або сумісності рекомендується попередньо уточнити інформацію перед оформленням замовлення
| Матеріал: | Алюміній Марки 7075 |
| Особливості: | - |
| Розмір: | 23,5 х 12 х 5,5 см |
| Вага: | 660 г |
